  • 15K伺服智能超声波焊接机-3200W

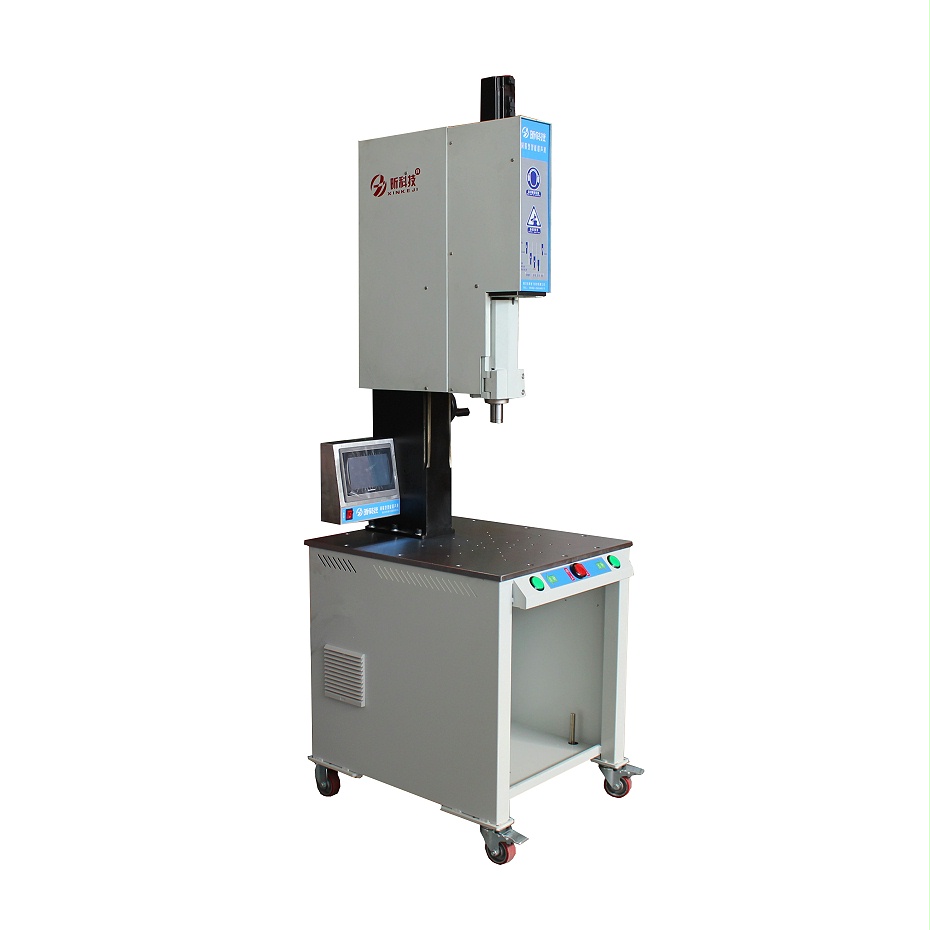

15K伺服智能超声波焊接机-3200W

型号:CX-1532SF

功率:3200W

率先采用DSP控制技术,将伺服控制程序与超声波控制程序合二为一,简单易懂。伺服控制系统控制焊头移动,速度快、噪声小、焊接精准。人机界面为中英文显示界面,完整显示各项参数、状态及焊接数据。焊接模式可根据焊接要求进行时间模式、能量模式、深度+压力模式的任意切换、选择,操作方便、易学好用。

全国热线

13806001505

  • 产品详情
  • 产品参数

产品功能特点Product features

01超大液晶显示屏,中英文界面,操作方便简单。

02日本IKO精密交叉导轨、德国FESTO气动运行组件及控制系统。

03原装进口换能器压电陶瓷片,能量强劲,钛合金调幅器,坚固耐用。

04采用过载保护系统,全数字控制,电路自动保护,确保设备全时安全运行。

05可外接其他辅助工具,如:PLC、光栅、卷料装置等,同时配备品质监控功能,监控焊接数据上下限。

06动态趋势图,可较直观的了解换能器、焊头及各项参数如:频率、功率的稳定性。

07可存储设备焊接完成时的频率、超声时间、超声能量、超声功率等多项参数,便于对胶件焊接情况进行数据化分析及管理。

08无级振幅控制,增减精度达1%,IGBT功率模块输出,出力强劲。

09率先采用DSP控制技术,将伺服控制程序与超声波控制程序合二为一。

产品展示Product display

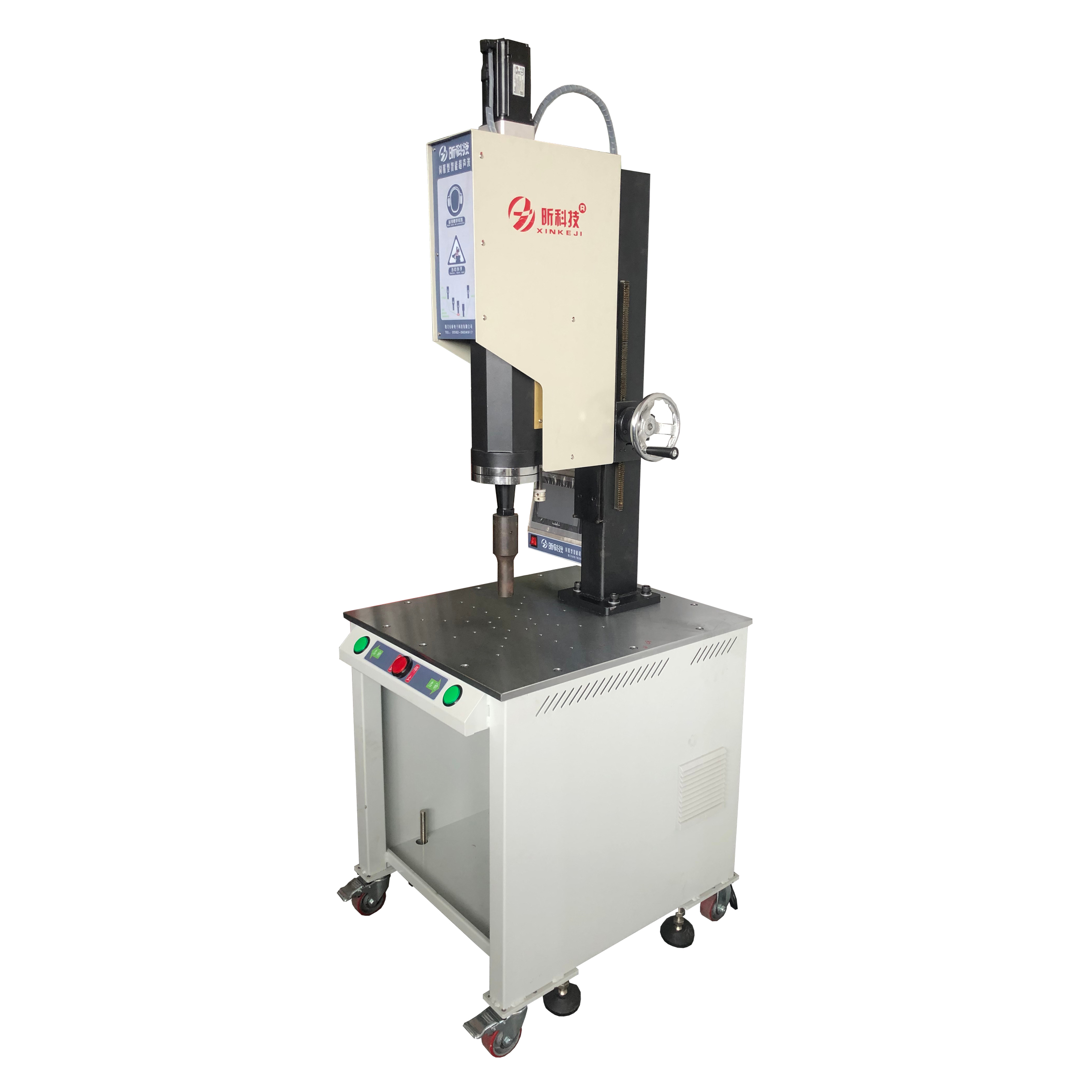

15K3200W伺服超声波焊接机

resource/images/7e76f4e8593746b99adc3795e5254a74_39.jpg

应用领域application area

  • 卫浴花洒卫浴花洒
  • 电子电器电子电器
  • 文具玩具文具玩具
  • 包装加工包装加工
  • 光伏产业光伏产业
  • 纺织行业纺织行业
  • 汽车工业汽车工业
  • 家电设备家电设备
  • 日用品类日用品类

昕科技公司实力Company strength

昕科技

  • 20+行业经验
  • 10+专利证书
  • 2000+年产量
  • 3快速交货

昕科技生产实力Production strength

  • 昕科技加工车间

    昕科技加工车间

  • 昕科技CNC加工中心

    昕科技CNC加工中心

  • 昕科技原材料置放

    昕科技原材料置放

  • resource/images/26d383d6402a44b6a89a25858166861d_2.jpg

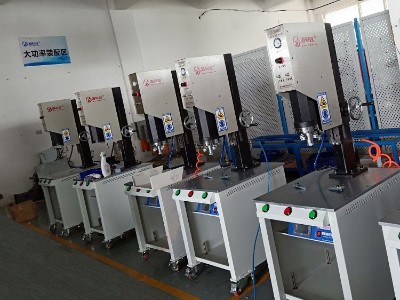

    昕科技装配车间

  • 昕科技展厅

    昕科技展厅

  • 昕科技企业文化

    昕科技企业文化

  • 昕科技办公环境

    昕科技办公环境

  • 昕科技荣誉证书

    昕科技荣誉证书

  • 昕科技样品展示

    昕科技样品展示

昕科技公司资质Company qualification

  • 昕科技CE证书

    昕科技CE证书

  • 昕科技伺服落地式超声波焊接机专利证书

    昕科技伺服落地式超声波焊接机专利证书

  • 昕科技超声波焊接机专利证书

    昕科技超声波焊接机专利证书

  • 昕科技电脑型超声波焊接机专利证书

    昕科技电脑型超声波焊接机专利证书

  • 长昕功率超声波多方式控制系统证书

    长昕功率超声波多方式控制系统证书

  • 长昕超声波焊接设备振动系统证书

    长昕超声波焊接设备振动系统证书

  • 昕科技一种塑料垫板焊接气动夹持工装专利证书

    昕科技一种塑料垫板焊接气动夹持工装专利证书

  • 昕科技一种伺服电缸式的超声波焊接机专利证书

    昕科技一种伺服电缸式的超声波焊接机专利证书

联系昕科技contact us

联系我们

厦门长昕电子科技有限公司

咨询热线:13806001505

联系QQ:2174777498

联系邮箱:xkjcsb@163.com

公司地址:福建省厦门市同安工业集中区同安园278号五楼

产品参数Product parameters

输出功率(Output power)

2600W/4200W

频率(Frequency)

15KHZ

输入电压(Input voltage)

220VAC

冷却系统(Cooling system)

风冷(Air cooled)

机头可调高度范围(Adjustable height range)

220mm

支持模具尺寸(Support mold size)

Φ30-260mm

焊头行程(Head trip)

75-100mm

Z轴可调精度(The Z axis is adjustable precision)

±0.02mm

焊接时间精度(Welding time accuracy)

±0.001s

焊接时间范围(Welding time adjusting range)

0.01-9.99sec

频率控制范围

±200HZ

调幅器变比(Am ratio)

1:1.25

1:1.5

1:1.75

输出界面(Output interface)

液晶显示人机界面

语言选择(Language selection)

中文/英文/其他

频率/功率显示(Frequency and power display)

实时显示

异常警报功能(Abnormal alarm functions)

包括发生器、换能器、上模等多项异常监控

超声振幅调节(Ultrasonic amplitude adjustment)

10%-100%可调,最小调节精度1%

配方存储功能(Machine storage function)

电气比例阀(SMC E/P regulator)

手动自动功能(Manual automatic function)

自动频率跟踪(Automatic frequency tracking)

光栅保护装置(可选装)(Grating protection device optional)

自动卷膜装置(可选装)(Automatic film winding device (optional)

熔接高度尺寸管控(深度控制型号)(Welding height dimension control (depth control model)

485通讯串口及MODBUS通讯协议(485 Serial port and MODBUS communication protocol)

型号系列(Type series)

SF



焊接模式
(Welding mode)

时间模式(Time mode)

能量模式(Energy mode)

功率模式(Power mode)

绝对深度模式(Abs-depth mode)

相对深度模式(Rel-depth mode)

压力模式(Pressure mode)

外形尺寸(Dimensions)(L*W*H)

CX-1526 430*650*1300mm
CX-1532 600*700*2000mm
CX-1542 760*800*2100mm

净重(Net weight)

CX-1526 132Kg
CX-1532 185Kg
CX-1542 250Kg

备注:●标配  ○选配  -无  *电气比例阀  Φ直径
